项目名称 |
技术规格 |
|
高频 X 射线发生器 |
根据实际需求选择配置型号 |
|
辐射角（°） |
40°×40° |
|
焦点尺寸（mm） |
3.0mm |
|
控制器尺寸（mm） |
Φ264×458（mm） |
|
控制器重量（kg） |
11kg |
|
最大穿透（mm） |
45mm（ F=700mm、T=25min、I=3.0mA、U=200Kv） |
|
千伏调整范围（kv） |
80 ~200（kv） |
|
毫安调节范围（mA) |
0.5 ~3.0（mA） |
|
最大输出功率（w） |
900（w） |
|
保护温度（℃） |
85℃ |
|
存储温度（℃） |
-25˚C~ +70˚C |
|
电源电压（v） |
AC196 ~ 260 V / 50~60 Hz |
|
1.0 高频 X 射线探伤机
（推荐使用YG-D200G X高频X射线探伤机）
1.1 主要性能：
n 在 35℃ 下以 200 kV/3 mA 连续曝光。
n 宽输入电压范围，适合各种发电机电源。
n 重量轻、穿透力强、性能稳定。
n 更适合在恶劣条件和潮湿环境下使用。
n 直观的控制界面，易于操作。
1.2 主要技术参数
（推荐使用YG-D200G X高频X射线探伤机）
1.1 主要性能：
n 在 35℃ 下以 200 kV/3 mA 连续曝光。
n 宽输入电压范围，适合各种发电机电源。
n 重量轻、穿透力强、性能稳定。
n 更适合在恶劣条件和潮湿环境下使用。
n 直观的控制界面，易于操作。
1.2 主要技术参数
2.0 平板探测器
该数字图像检测系统的探测器是一款高质量的便携式平板探测器。该探测器像素分辨率为125μm，支持多种定时模式，不过该探测器可以通过电池供电，电池充满电后可以连续拍摄1000多张影片，同时支持无线和有线控制方案。可安装在机械设备上，并可配备各种防护罩，方便现场操作人员使用。
2.1 主要特征
n 焊缝检查、管道探伤、爆炸物和其他危险物品检查、其他 X 射线应用。
n 可靠的非晶硅图像传感器技术。
n 像素尺寸 125 μm，灰度 16 位。
n 防摔、IP54 防尘防潮、180 秒曝光窗口、3 秒全分辨率图像采集时间。
n 内置1mm厚钨屏蔽，可承受370kV辐射，7mm窄边，2.5小时电池寿命。
n 正面负载至少 100 公斤。
n 支持1帧/秒的连续图像采集。
n 支持有线和无线数据传输。
2.2 技术规格
n 图像传感器：非晶硅
n 闪烁体：GOS
n 像素矩阵：2000*2400
n 图片面积：25cm*30cm
n AD转换：16位
n 图像读取时间：3秒
n 动态范围：72 分贝。能量范围：40–370 kV。
n 空间分辨率：4LP/mm
n 外观尺寸：340mm*292mm*18mm
n 重量：2.3千克（不含内部保护和手柄）
n 外壳材质：铝合金、碳纤维板。
n 数据/信号传输
有线：以太网 1 Gbps，>100 Mbps
无线：802.11 a/g/n、2.4G 或 5G、>100 Mbps。
n 触发方式：软件触发
n 软件：内置射线照相图像处理专用软件。
n 温度：-10~40度（工作）
-20~55度（储存和运输）
n 湿度：20-90% RH（工作时，非冷凝）。
相对湿度 10-95%（储存和运输，无凝结）
n 振动：IEC60074-2-6（10-200Hz，5g）
n 冲击：IEC60074-2-29（16 ms，10 g），抗辐射2000 Gy。
n 标准认证：CE、ROHS
3.0 图像处理软件
图像对比度、亮度、伽玛调整，软件提供多种图像处理应用（如图像反转、旋转、镜像等），可应用图像增强以更清晰地识别缺陷，所有图像可保存为8位或16位，软件工程支持控制。
4.0 平板电脑成像软件
该平板电脑软件适用于各种工业数字检测工作。图像，包括动态控制、静态控制、图像采集、处理无损放射线数字成像，具有以下功能：处理、图像质量分析、缺陷几何尺寸测量、打标缺陷、图像存储、自动控制、测试报告输出软件检测软件。

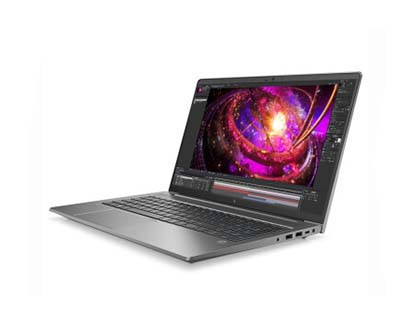

5.0 笔记本电脑工作站
配置要求（取决于交货时的品牌和型号）：
n 正版Windows操作系统（win7、win10、win11）
n I7处理器，基础频率2.2GHz以上。
n 内存至少 8 GB。
n 独立显卡。
n 无线网络 – 无线 AC 9560、802.11ac、双频 MU-MIMO。
n 智能卡读卡器、HDMI接口、USB3.0接口。
n 至少 500 GB 硬盘。
该数字图像检测系统的探测器是一款高质量的便携式平板探测器。该探测器像素分辨率为125μm，支持多种定时模式，不过该探测器可以通过电池供电，电池充满电后可以连续拍摄1000多张影片，同时支持无线和有线控制方案。可安装在机械设备上，并可配备各种防护罩，方便现场操作人员使用。
2.1 主要特征
n 焊缝检查、管道探伤、爆炸物和其他危险物品检查、其他 X 射线应用。
n 可靠的非晶硅图像传感器技术。
n 像素尺寸 125 μm，灰度 16 位。
n 防摔、IP54 防尘防潮、180 秒曝光窗口、3 秒全分辨率图像采集时间。
n 内置1mm厚钨屏蔽，可承受370kV辐射，7mm窄边，2.5小时电池寿命。
n 正面负载至少 100 公斤。
n 支持1帧/秒的连续图像采集。
n 支持有线和无线数据传输。
2.2 技术规格
n 图像传感器：非晶硅
n 闪烁体：GOS
n 像素矩阵：2000*2400
n 图片面积：25cm*30cm
n AD转换：16位
n 图像读取时间：3秒
n 动态范围：72 分贝。能量范围：40–370 kV。
n 空间分辨率：4LP/mm
n 外观尺寸：340mm*292mm*18mm
n 重量：2.3千克（不含内部保护和手柄）
n 外壳材质：铝合金、碳纤维板。
n 数据/信号传输
有线：以太网 1 Gbps，>100 Mbps
无线：802.11 a/g/n、2.4G 或 5G、>100 Mbps。
n 触发方式：软件触发
n 软件：内置射线照相图像处理专用软件。
n 温度：-10~40度（工作）
-20~55度（储存和运输）
n 湿度：20-90% RH（工作时，非冷凝）。
相对湿度 10-95%（储存和运输，无凝结）
n 振动：IEC60074-2-6（10-200Hz，5g）
n 冲击：IEC60074-2-29（16 ms，10 g），抗辐射2000 Gy。
n 标准认证：CE、ROHS
3.0 图像处理软件
图像对比度、亮度、伽玛调整，软件提供多种图像处理应用（如图像反转、旋转、镜像等），可应用图像增强以更清晰地识别缺陷，所有图像可保存为8位或16位，软件工程支持控制。
4.0 平板电脑成像软件
该平板电脑软件适用于各种工业数字检测工作。图像，包括动态控制、静态控制、图像采集、处理无损放射线数字成像，具有以下功能：处理、图像质量分析、缺陷几何尺寸测量、打标缺陷、图像存储、自动控制、测试报告输出软件检测软件。
5.0 笔记本电脑工作站
配置要求（取决于交货时的品牌和型号）：
n 正版Windows操作系统（win7、win10、win11）
n I7处理器，基础频率2.2GHz以上。
n 内存至少 8 GB。
n 独立显卡。
n 无线网络 – 无线 AC 9560、802.11ac、双频 MU-MIMO。
n 智能卡读卡器、HDMI接口、USB3.0接口。
n 至少 500 GB 硬盘。
1.0 基本信息
n 设备名称：X射线数字图像检测系统V1.0
n 规格型号：YG-DR01
n 图传方式：无线传输
n 适用管径：φ510~φ1219mm（根据用户需要可选配轨道）
2.0 硬件配置列表
序列号 |
设备及配件 |
规格 / 型号 |
制造商 |
数量 |
备注 |
1 |
设备1（携带图像采集板） |
YG-PC10 |
丹东阳光 |
1 套 |
设备 |
2 |
设备2（携带X射线发生器） |
YG-PC11 |
丹东阳光 |
1 套 |
设备 |
3 |
平板探测器 |
CareVision |
康众 |
1 台 |
配件 |
4 |
图像处理软件 |
Ver 20.21.10.16 |
丹东阳光 |
1 套 |
附件 |
5 |
图像工作站 |
惠普战 99 |
惠普 |
1 台 |
附件 |
6 |
高频X射线探伤机 |
YG-D300G |
丹东阳光 |
1 台 |
设备 |
7 |

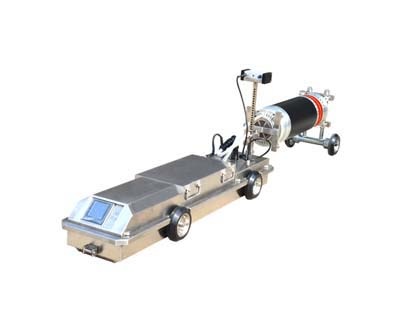

高频X射线管道爬行器 |
YG-G100A1 |
丹东阳光 |
1 台 |
设备 |
8 |
辅助导轨（一种规格可选） |
φ510~φ1219mm |
丹东阳光 |
1 条 |
附件 |

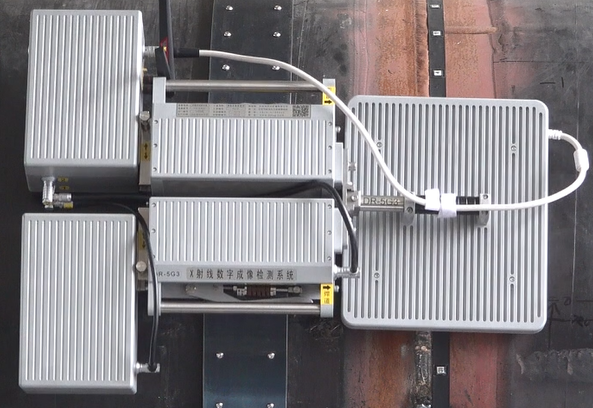

设备名称 |
便携式数字图像检测系统 |
|
设备照片 |
|
|
基本配置
设备名称 |
数字管道可视化系统 |
|
设备照片 |
|
|
基本配置
