型号 项目 |
YG-B130G |
YG-B160G |
YG-D130G |
产品名称 |
棒阳极 X 射线探伤仪 |
棒阳极 X 射线探伤仪 |
射线管外置X射线探伤仪 |
下载 |
|
|
|

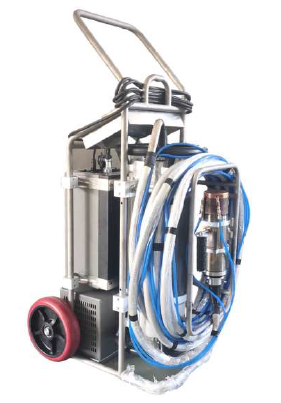

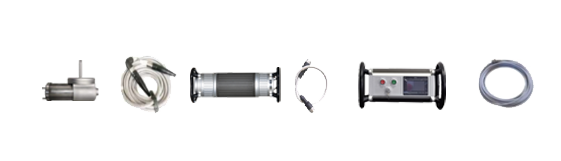

设备照片 |
|
|
|
高压发生器 |
|||
尺寸（mm） |
φ295×607（mm） |
||
存储温度(℃) |
-10℃ - +60℃ |
||
重量 (kg) |
22.4kg |
||
最大功率（kw） |
160кw |
||
电压范围（kv） |
70~160（kv） ± 1% |
||
高压波纹（v/mA) |
＜5.0 v/mA |
||
最大毫安（mA) |
1mA |
||
毫安精度（mA) |
设定值± 1% |
||
温度漂移 (ppm/℃) |
＜50 ppm/℃ |
||
输入电压（v） |
AC190~265v 50~60Hz |
||
高压发生器输出连接器 |
R24 |
||
连接电缆 |
|||
高压电缆输入（输出）连接器 |
R24 |
||
高压电缆（m） |
5m |
5m |
5m |
控制电缆（m） |
25m |
||
电源电缆（m） |
15m |
||
控制器 |
|||
工作温度 (℃) |
0 ℃- +40℃ |
||
使用环境湿度 |
≤ 85% |
||
储存温度 (°C) |
-30 ℃- +70℃ |
||
尺寸（mm） |
Φ264×458（mm） |
||
重量 (kg) |
9.6kg |
||
高压分辨率（kv） |
0.1kv |
||
毫安分辨率（mA) |
0.1mА |
||
输入电压（v） |
AC190~265v ±10% 50~60Hz |
||
保护 |
急停按钮 |
||
外部接口 |
以太网口 |
||
X 射线管 |
|||
型号 |
金属陶瓷 X 射线管 |
||
适用范围（mm） |
φ10.0mm ~ φ48.0mm |
—— |
|
最大管电压（kv） |
130kv |
160kv |
130kv |
管电流（mA) |
0.3～0.7（mА） |
0.5~2.5（mА） |
0.5~2.5（mА） |
焦点尺寸（mm） |
≤ 0.7 |
||
输出功率（w) |
130w |
160w |
91w |
靶材 |
W |
||
冷却方式 |
自然冷却 |
自动水冷 |
|
辐射角 (°） |
168°×360° |
44° |
|
高压电缆接头 |
R24 |
||
