1. размерпозиционирования |
|
|
|
|
Опыт
Регулировка чувствительности приемника
1、 Высота вертикали между верхней поверхностью приемника и внутренней стенкой трубы должна быть отрегулирована примерно на 80 мм (если она ниже 80 мм, легко трение с внутренней стенкой трубы, что приводит к повреждению приемника; если выше 100 мм, то приемник легко ослабляет прием сигнала).
2、 Чувствительность регулятора приемника должна быть выше толстой стенки трубы (при изменении толщины стенки трубопровода можно обеспечить нормальное позиционирование оборудования), сначала следует отрегулировать чувствительность более толстой стенки трубы (а затем определить расстояние позиционирования на тонкостенной трубе). Внешняя стенка трубопровода и нижняя часть локатора имеют вертикальную высоту 150 мм, и стандарт для завершения регулирования чувствительности заключается в том, что приемник может принимать сигнал.
3、 Помещение приемника регулируется в зависимости от вертикальной высоты основания локатора и внешней стенки трубы и гарантирует, что локатор также подает сигнал в положении под углом 15?по центру (гарантируя, что устройство может контролироваться в любом случае).
4、Тумблер чувствительности рекомендует следующие варианты::
Уровень 0 может проникать толщиной менее 7 ммУровень ； 1–3 может проникать толщиной 8–12 мм.； Уровень 4–6 может проникать толщиной 13–17 мм.； 7–9 шестерен могут проникать толщиной 18–22 мм.； Уровень 10 может проникать толщиной более 23 мм.
1、 Высота вертикали между верхней поверхностью приемника и внутренней стенкой трубы должна быть отрегулирована примерно на 80 мм (если она ниже 80 мм, легко трение с внутренней стенкой трубы, что приводит к повреждению приемника; если выше 100 мм, то приемник легко ослабляет прием сигнала).
2、 Чувствительность регулятора приемника должна быть выше толстой стенки трубы (при изменении толщины стенки трубопровода можно обеспечить нормальное позиционирование оборудования), сначала следует отрегулировать чувствительность более толстой стенки трубы (а затем определить расстояние позиционирования на тонкостенной трубе). Внешняя стенка трубопровода и нижняя часть локатора имеют вертикальную высоту 150 мм, и стандарт для завершения регулирования чувствительности заключается в том, что приемник может принимать сигнал.
3、 Помещение приемника регулируется в зависимости от вертикальной высоты основания локатора и внешней стенки трубы и гарантирует, что локатор также подает сигнал в положении под углом 15?по центру (гарантируя, что устройство может контролироваться в любом случае).
4、Тумблер чувствительности рекомендует следующие варианты::
Уровень 0 может проникать толщиной менее 7 ммУровень ； 1–3 может проникать толщиной 8–12 мм.； Уровень 4–6 может проникать толщиной 13–17 мм.； 7–9 шестерен могут проникать толщиной 18–22 мм.； Уровень 10 может проникать толщиной более 23 мм.
2. Определите расстояние позиционирования |
|
|
|
|
Получить размер позиционирования
Операция определения расстояния позиционирования относительно проста, но все же сложна для неопытных операторов. Здесь мы рекомендуем простой и эффективный метод регулировки расстояния позиционирования.
Операция определения расстояния позиционирования относительно проста, но все же сложна для неопытных операторов. Здесь мы рекомендуем простой и эффективный метод регулировки расстояния позиционирования.
Нажмите, чтобы просмотреть:

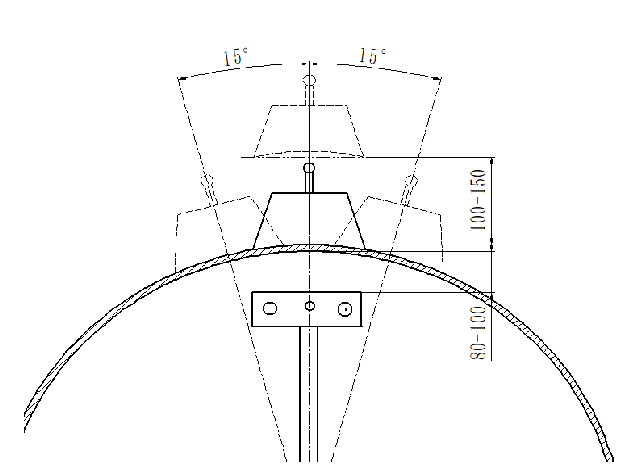

Принципиальная схема взаимного расположения локатора и приемника
