YG-100A2

 YG-100A1

 YG-100B

YG-100C

 YG-100D

 YG-100E

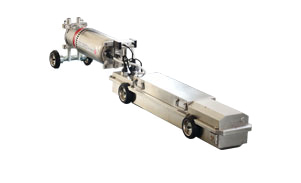

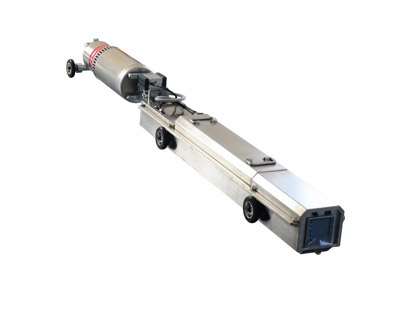

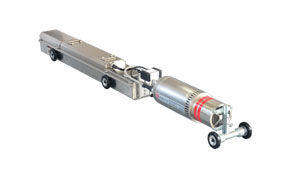

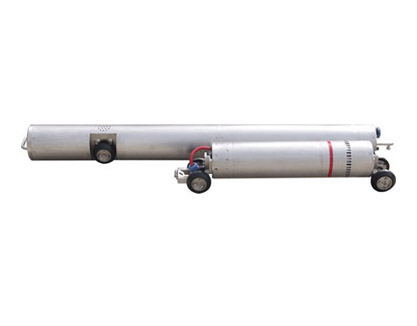

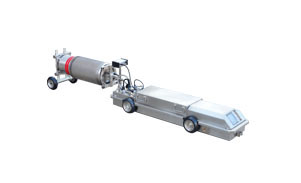

Фотографии оборудования

Применимая температура окружающей среды （℃）

-40℃~80℃

 Применимая влажность окружающей среды （℃）

≤90%

Сфера применения

（мм）

 Φ810-Φ1422

  Φ710-Φ1219

  Φ410-Φ1016

  Φ273-Φ710

  Φ219-Φ510

  Φ159-Φ168

Размер тела

（мм）

 1200*380*190

 1200*300*190

  1180*230*160

 1200*180*150

 Φ127*1200

Вес тела

（кг）

50.5

36.5

24

20

23

Размеры рентгеновского генератора（мм）

Φ300x672

Φ274*765

Φ240*700

Φ198*635

Φ178*570

Φ120*515

Вес генератора рентгеновского излучения（кг）

 38

 34

 26

 16

 10.7

 10

Скорость ходьбы (м/мин)

 15~18

12~14

Ползучее расстояние (км)

≥5

Радиус поворота

＞70°

＞70°

≥ 7D

≥ 7D

≥ 10D

≥ 10D

Рентгеновская трубка

Керамическая панорамная конусная мишень

Фокус рентгеновской трубки (мм)

1.0*2.3

1.0*2.5

1.0*2.4

1.0*2.0

Угол излучения (°)

38*360

38*360

Максимальная толщина проникновения (мм)

 ≮ 42（A3）

 42（A3）

 42（A3）

24（A3）

 12（A3）

Максимальное выходное напряжение (кВ)

350

300

250

200

120

Ток трубки (мА)

3

режим позиционирования

магнитное позиционирование

Ошибка позиционирования (мм)

±5

±3

Размер позиционера (мм)

255*113*155

Вес позиционера (кг)

2.8

Позиционер проникает в толщину стенки трубы (мм)

≮32

≮15

Мощность двигателя (Вт)

500 Вт (непрерывно)

500 Вт (непрерывно)

250 Вт (непрерывно)

100 Вт (непрерывно)

режим вождения

По умолчанию 2-колесный привод, обязательный 4-колесный привод

 Полный привод

Двухколесный привод

Максимальная способность подъема по склону (°）

27 ~ 45

27 ~ 35

≯20

Батарея

Литиевая батарея (120В/40Ач)

Литиевая батарея (120В/40Ач)

Литиевая батарея (120В/30Ач)

Литиевая батарея (120В/25Ач)

Литиевая батарея (120В/15Ач)

Размер аккумуляторной батареи (мм)

550x235x180

550x235x180

635x188x179

605x154x140

 613x133.5x135

φ127×1200

Вес аккумуляторной батареи (кг)

30.5

30.5

31.6

14.5

14.3

5.2

Задержка перед воздействием (S)

24

Диапазон времени экспозиции (с)

1-300 (плавная регулировка)

Время излучения скорректировано вне трубопровода

иметь

Функция защиты

(Непрерывное продвижение, запуск) Если сигнал не поступает в течение 30 минут или сигнал поступает непрерывно в течение 30 минут, при попадании воды, препятствий, перегреве генератора, низком токе, низком напряжении, перенапряжении и т. д. срабатывает защита и краулер вернется.

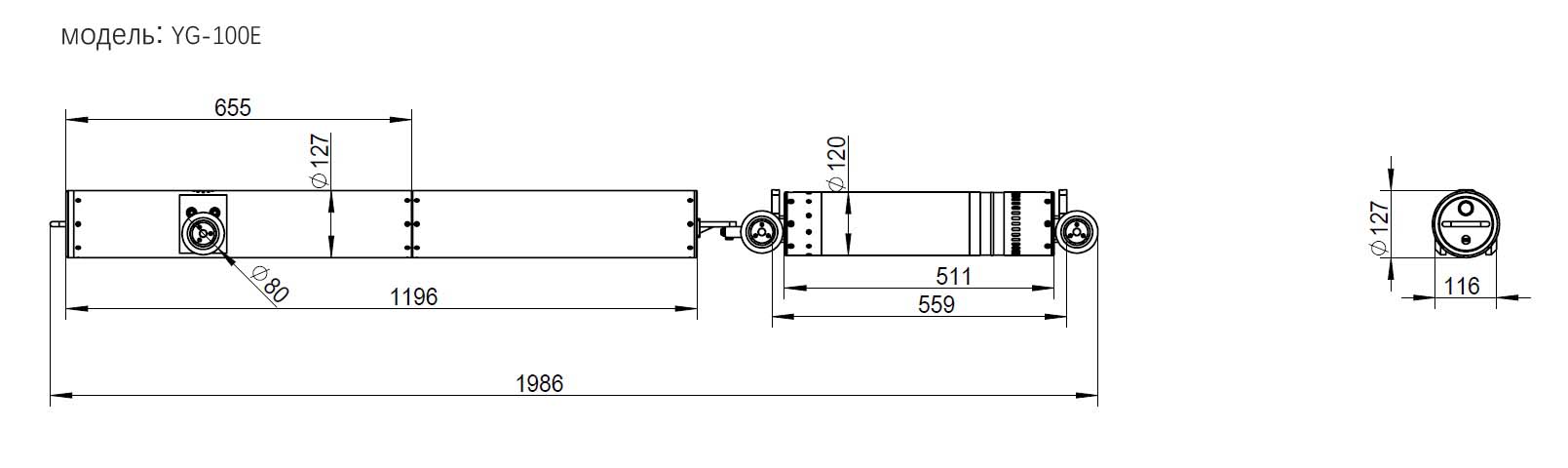

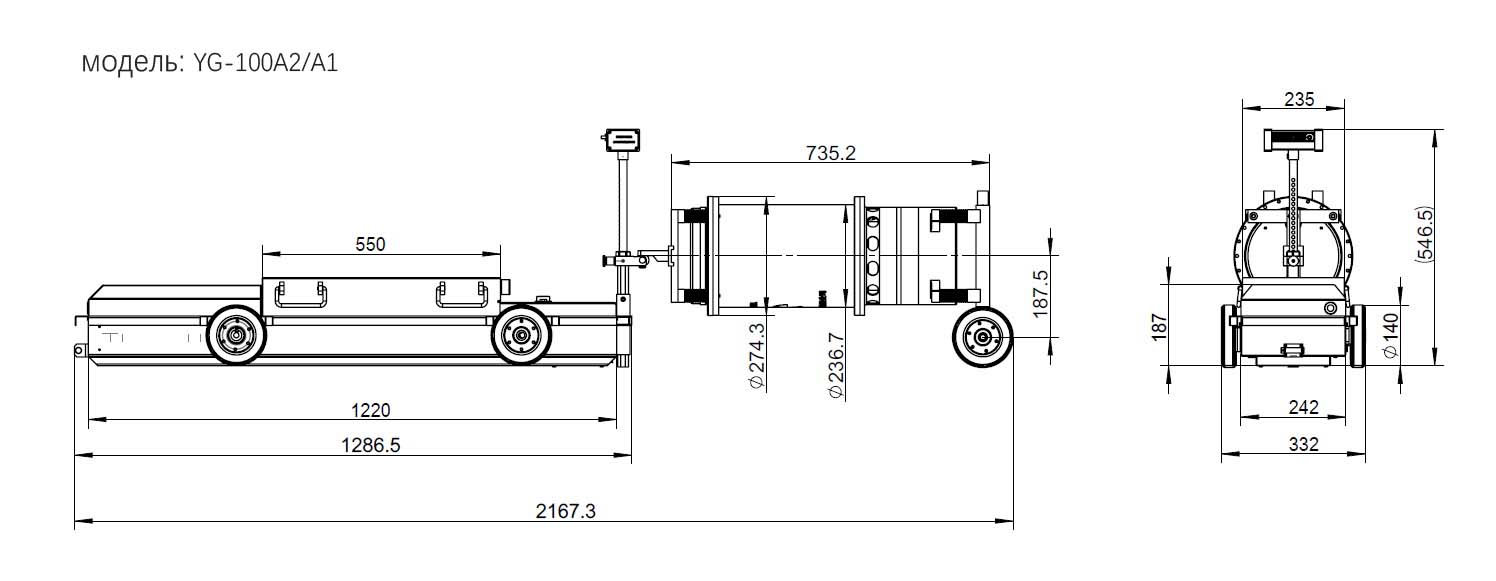

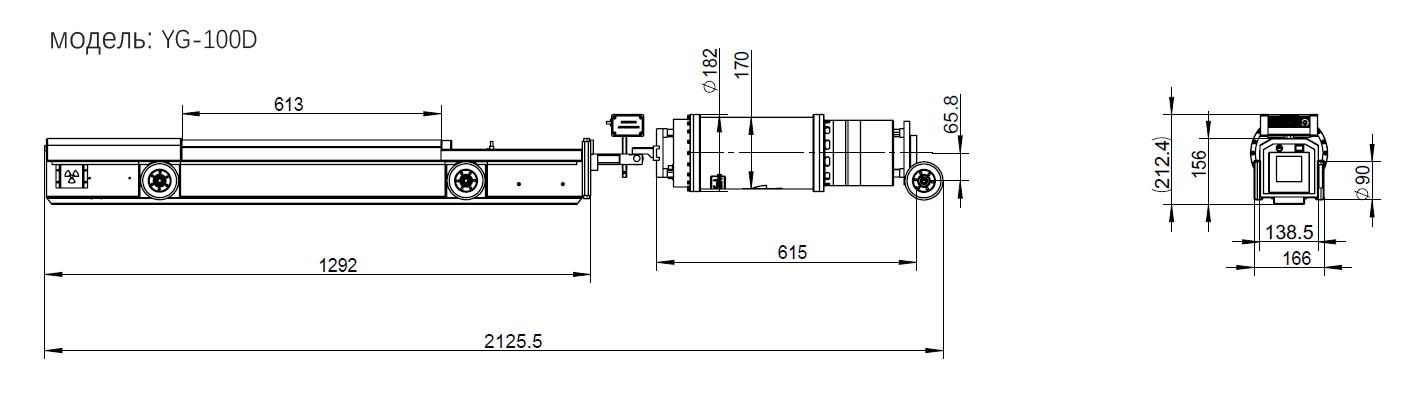

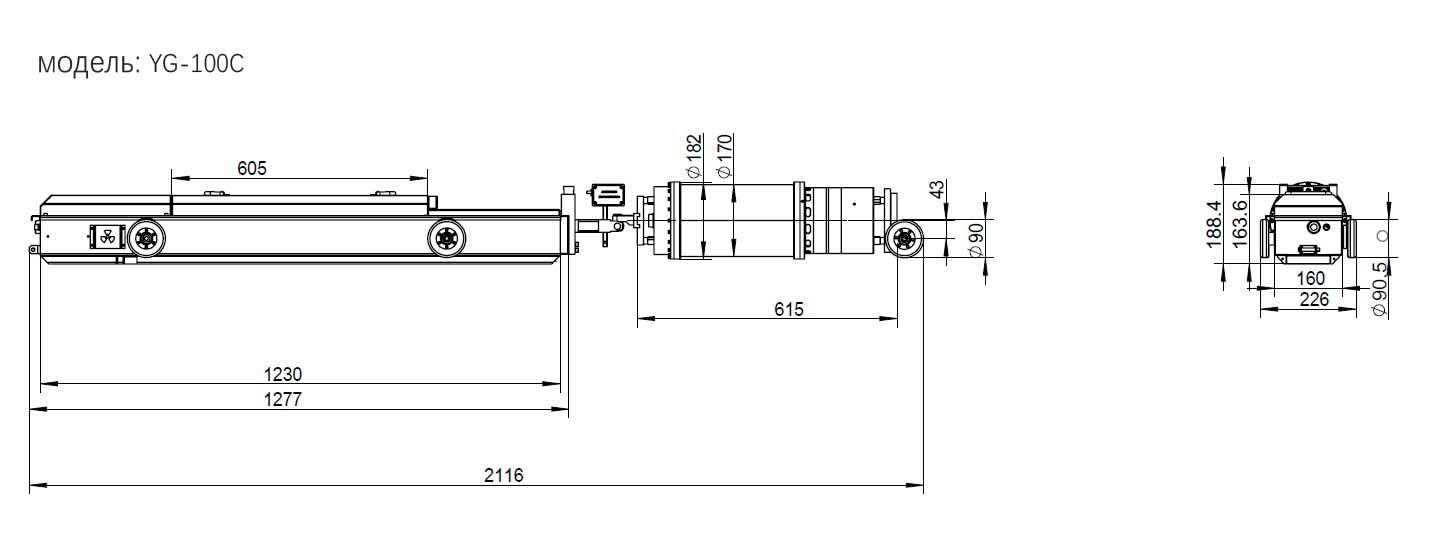

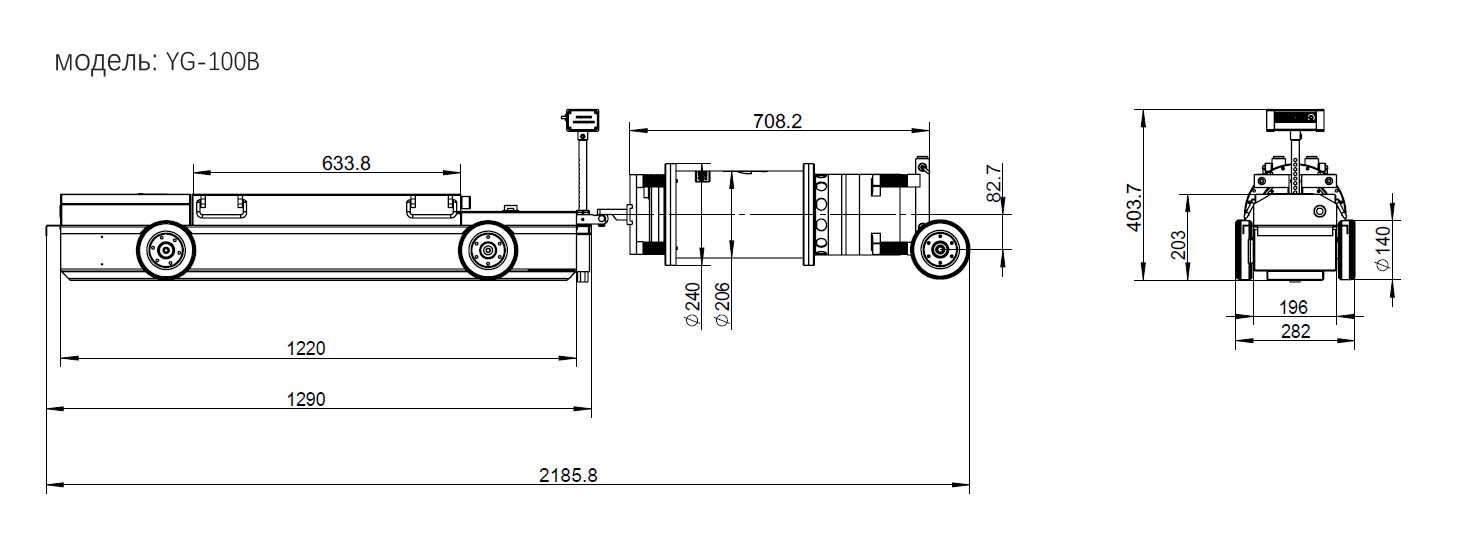

Размер контура (мм)
