название проекта |
Технические параметры |
|
Высокочастотный рентгеновский генератор |
Выберите конфигурацию в соответствии с фактическими потребностями |
|
Угол излучения (°) |
40°×40° |
|
Размер фокуса (мм) |
3.0 |
|
Размеры контроллера (мм) |
Φ264*458 |
|
Вес контроллера (кг) |
9.6 |
|
Максимальное проникновение (Fe) |
45mm（ F=700mm、T=25min、I=3.0mA、U=200Kv） |
|
Диапазон регулировки кВ (кВ) |
80 ~300 ±1 |
|
Диапазон регулировки мА (мА) |
0.5 ~3 ±0.1 |
|
Максимальная мощность (Вт) |
900 |
|
Температура защиты (°C) |
85℃ |
|
Температура хранения (°C) |
-25˚C~ +70˚C |
|
Напряжение источника питания (В) |
AC196 ~ 260 V / 50~60 Hz |
|
(Рекомендуется использовать высокочастотный рентгеновский дефектоскоп YG-D200G X)
1.1 главное выступление：
n Непрерывное воздействие при 200 кВ/3 мА при 35°C.
n Широкий диапазон входного напряжения для соответствия различным источникам питания генераторов.
n Легкий вес, сильная проникающая способность, стабильная производительность.
n Больше подходит для использования в суровых условиях и во влажной среде.
n Интуитивно понятный интерфейс управления и простота управления.
1.2 Основные технические параметры
Детектор этой системы обнаружения цифровых изображений представляет собой высококачественный портативный плоскопанельный детектор. Детектор имеет разрешение пикселя 125 микрон и поддерживает несколько режимов синхронизации.При этом детектор может питаться от аккумуляторов.Когда аккумулятор полностью заряжен, он может непрерывно снимать более 1000 фильмов.Он также поддерживает беспроводную и проводные решения управления. Он может быть установлен на механические устройства и может быть оснащен различными защитными кожухами, которые удобно использовать операторам на месте.
2.1 Главная особенность
n Проверка сварных швов, дефектоскопия трубопроводов, проверка взрывчатых веществ и других опасных грузов, другие рентгеновские применения.
n Надежная технология датчика изображения из аморфного кремния.
n Размер пикселя 125 микрон, шкала серого 16 бит.
n Устойчивость к падению с высоты 1 м, степень защиты от пыли и влаги IP54, окно экспозиции 180 секунд, время получения изображения с полным разрешением 3 секунды.
n Встроенная вольфрамовая защита толщиной 1 мм, выдерживает воздействие радиации 370 кВ, узкая сторона 7 мм, срок службы батареи 2,5 часа.
n Фронтальная нагрузка не менее 100 кг.
n Поддержка непрерывного получения изображений со скоростью 1 кадр/секунду.
n Поддержка проводной и беспроводной передачи данных.
2.2 Технические параметры
n Датчик изображения: аморфный кремний
n Сцинтиллятор: ГОС
n Пиксельная матрица: 2000*2400
n Область изображения: 25 см*30 см
n Преобразование AD: 16 бит
n Время считывания изображения: 3 секунды
n Динамический диапазон: 72 дБ. Энергетический диапазон: 40–370 кВ.
n Пространственное разрешение: 4LP/мм
n Размер внешнего вида: 340 мм*292 мм*18 мм
n Вес: 2,3 кг (без внутренней защиты и ручек)
n Материал корпуса: алюминиевый сплав и пластина из углеродного волокна.
n Передача данных/сигналов
Проводное: Ethernet 1 Гбит/с, >100 Мбит/с
Беспроводная связь: 802.11 a/g/n, 2,4G или 5G, >100 Мбит/с.
n Режим триггера: программный триггер
n Программное обеспечение: встроенное специальное программное обеспечение для обработки рентгенографических изображений.
n Температура: -10 ~ 40 градусов (рабочая)
-20 ~ 55 градусов (хранение и транспортировка)
n Влажность: 20–90 % относительной влажности (рабочая, без конденсации).
Относительная влажность 10–95 % (хранение и транспортировка, без конденсации)
n Вибрация: IEC60074-2-6 (10-200 Гц, 5 г)
n Удар: IEC60074-2-29 (16 мс, 10 г), радиационная устойчивость 2000 Гр.
n Стандартная сертификация CE, ROHS
3.0 программное обеспечение для обработки изображений
Контраст изображения, яркость, регулировка гаммы, программное обеспечение предоставляет множество приложений для обработки изображений (таких как инверсия изображения, вращение, зеркальное отображение и т. д.), улучшение изображения может быть применено для более четкого определения дефектов, все изображения могут быть сохранены как 8- бит или 16-бит, Управление инженерной поддержкой программного обеспечения.
4.0 Программное обеспечение для обработки изображений на планшетах
Программное обеспечение планшета подходит для различных работ по промышленному контролю цифровых
изображений, включая динамический контроль, статический контроль, получение изображений, обработку
изображений и т. д.Неразрушающая радиографическая цифровая визуализация с такими функциями, как
обработка, анализ качества изображения, измерение геометрических размеров дефектов, маркировка
дефектов, хранение изображений, автоматический контроль и вывод протоколов испытаний.программное
обеспечение для обнаружения.
5.0 ноутбук рабочая станция
Требования к конфигурации (в зависимости от марки и модели на момент поставки):
n Подлинная операционная система Windows (win7, win10, win11)
n Процессор I7 с основной частотой выше 2,2 ГГц.
n Память не менее 8 ГБ.
n Дискретная видеокарта.
n Беспроводная сеть — Wireless AC 9560, 802.11ac, двухдиапазонный MU-MIMO.
n Устройство считывания смарт-карт, интерфейс HDMI, интерфейс USB3.0.
n Не менее 500 ГБ жесткого диска.
1.0 Основная информация
n производитель：Город Даньдун Саншайн приборост Лтд
n Название оборудования: Система обнаружения рентгеновских цифровых изображений V1.0
n Спецификация модели: YG-DR01
n Метод передачи изображения: беспроводная передача
n Применимый диаметр трубы: φ510~φ1219 мм (Дополнительный трек в соответствии с потребностями пользователя)
2.0 Список конфигурации оборудования
серийный номер |
Оборудование и аксессуары |
Спецификация |
место происхождения |
количество |
Примечание |
1 |
Приспособление 1 (с платой получения изображений) |
YG-PC10 |
Даньдун, солнечный свет |
1 комплект |
оснастка |
2 |
Приспособление 2 (Ношение рентгеновского дефектоскопа) |
YG-PC11 |
Даньдун, солнечный свет |
1 комплект |
оснастка |
3 |
плоский детектор |
CareVision |
Шанхай |
1 комплект |
Канчжун |
4 |
программное обеспечение для обработки изображений |
Ver 20.21.10.16 |
Даньдун, солнечный свет |
1 комплект |
|
5 |
Рабочая станция для получения изображений |
HP Война 99 |
hp |
1 комплект |
Hewlett Packard |
6 |
Высокочастотный рентгеновский дефектоскоп |
YG-D300G |
Даньдун, солнечный свет |
1 комплект |
|
7 |
Высокочастотный рентгеновский трубопроводный обходчик |
YG-G100A1 |
Даньдун, солнечный свет |
1 комплект |
|
8 |
вспомогательный рельс (одна спецификация не является обязательной) |
φ510~φ1219mm |
Даньдун, солнечный свет |
1 комплект |
|

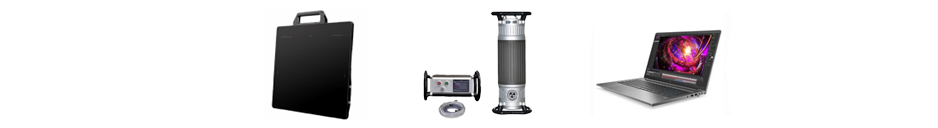

Имя устройства |
Портативная цифровая система обнаружения изображений |
|
Фотографии оборудования |
|
|

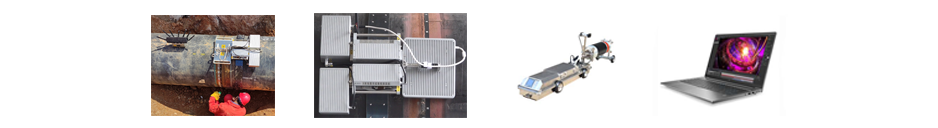

Имя устройства |
Система цифровой визуализации трубопроводов |
|
Фотографии оборудования |
|
|
